Komplettanlagen aus Kunststoff bzw. Beton

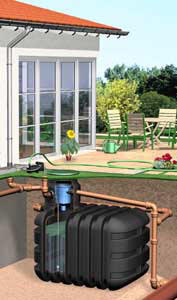

Soll das Regenwasser für Haus und Garten verwenden werden, können Sie zwischen den folgenden einzelnen Ausführungen wählen:

Je nach Art der Ausführung sind unsere Komplettanlagen mit den folgenden Komponenten ausgerüstet:


Einzel-Komponenten Sparta Classic Komfort Deluxe
Kunststoffbehälter mit begehbarer Abdeckung *
Betonbehälter mit begehbarer Abdeckung *
Wechselsprungfilter WSP 100 inkl. Nagetiersperre **
beruhigter Einlauf
schwimmende Entnahmeleitung
Überlaufsiphon
Tauchdruckpumpe, Typ SUPER 1000 – – –
Hauswasserwerk, Typ AQUA TEC 600 – – –
Trinkwassernachspeisung mit 5 m Nachspeiseschlauch und Schwimmerschalter – –
Pumpenkonsole – – –
5 m Druckschlauch bzw. Saugschlauch –
Vollautomatische Hauswasserzentrale, Typ SUPER RAIN BASIC mit
– integrierter Pumpensteuerung
– Trinkwassernachspeisung in Nachspeisebox
– Druckpumpe (inkl. Pumpenfuss und Ansaugarmatur)		 – – –
* begehbare Abdeckung (Klasse A), befahrbare Abdeckung (Klasse B-PKW, Klasse D-LKW)
** Wechselsprungfilter ggf. mit Rückschlagklappe lieferbar


Einen Einen Überblick der einzelnen Einen Überblick der einzelnen Elemente der Regenwasseranlage gibt Ihnen folgende Tabelle:


Abbildung Bezeichnung Technische Details
Kunststoffbehälter
  • zur Speicherung des Regenwassers
  • geeignet zum Einbau in die Erde
  • erhältlich mit begehbarer bzw. befahrbarer Abdeckung
Betonbehälter
  • zur Speicherung des Regenwassers
  • geeignet zum Einbau in die Erde
  • erhältlich mit begehbarer bzw. befahrbarer Abdeckung
Regenfilter: Wechselsprungfilter
WSP 100
  • zur Feinreinigung des Regenwasser
  • selbstreinigender Filter inkl. Nagetiersperre und ggf. mit Rückschlagklappe zum Einbau in die Zistern
  • Spaltsiebweite: 0,4 mm
  • Abmessungen: L x B x H = 605 x 18 x 288 mm
  • Höhenversatz Zulauf-Ablauf: 50 mm
  • Nennweite Zu-/Ablauf: DN 100
beruhigter Einlauf
  • zur Verhinderung der Aufwirbelung bereits abgesetzter Sedimente bei Regenwasserzulauf
  • bestehend aus Zulaufrohr (DN 100) + Einlaufberuhiger
schwimmende Entnahme
  • zur sauberen Entnahme des Regenwassers
  • Entnahme ca. 15 cm unterhalb der Wasseroberfläche
  • bestehend aus 2 m Saugleitung inkl. Anschluss 1 '', Rückschlagventil 1 '', Anschlusswinkel für PE-Rohre 1 '', Vorfilter (Siebweite 1,2 mm), Schwimmerkugel ø 15 cm
Überlaufsiphon
  • als Geruchsverschluss zum Kanal
  • Material: hochwertiger Kunststoff (PE)
Tauchdruckpumpe, Typ SUPER 1000
  • Edelstahlpumpe zur Aufstellung in der Zisterne
  • mit integriertem Schaltautomat + Trockenlaufschutz
  • max. Fördermenge: 4,2 m³/h
  • max. Förderhöhe: 39 m (3,9 bar)
  • Druck-/Sauganschluss: 1 Zoll IG
  • Leistung: 0,8 kW
  • Elektroanschluss: 230 V / 50 Hz
  • Gewicht: ca. 12 kg
Trinkwassernachspeisung
  • zur Nachspeisung von Trinkwasser in die Zistern
  • bestehend aus Schwimmerschalter + 10 m zwischensteckbarem Kabel + Magnetventil + Nachspeisetrichter
Hauswasserwerk, Typ AQUA TEC 600
  • mehrstufige, selbstansaugende Kreiselpumpe mit integriertem Schaltautomat (automatisches Einschalten bei Anforderung + Ausschalten bei Wassermangel (Trockenlaufschutz))
  • max. Fördermenge: 4,8 m³/h
  • max. Förderhöhe: 40 m (4,0 bar)
  • Leistung: 0,60 kW
  • Elektroanschluss: 230 V/50 Hz
Pumpenkonsole
  • Geräuschdämmung auf das Mauerwerk bei Wandaufstellung des Hauswasserwerks
5 m Druckschlauch bzw. Saugschlauch
  • von Zisterne zum Hauswasserwerk bzw. zum Hauswasseranschluss
  • Material: Kautschuk, Durchmesser: 1 Zoll
Vollautomatische Hauswasserzentrale, Typ SUPER RAIN BASIC *
  • kompakte anschlussfertige und vormontierte Steuer-, Pump- und Nachspeiseeinheit
  • ggf. mit Ergänzungsset für lange Leitungsführung (max. 25 m) lieferbar
  • bestehend aus:
    • Grundgerät mit geräuschdämmender Abdeckung
    • Trinkwassernachspeisung mit innovativem Schwimmerschalter mit 5 cm Schaltweg
    • Trinkwasser-Nachspeisebox mit Magnetventil + Füllstandsüberwachung
    • laufruhiger Edelstahlpumpe mit Durchflusswächter + Umschaltventil
  • Abmessungen: BxHxT = 500x620x230 mm
  • Pumpe: max. 4,5 bar , max. 4,3 m³/h
* unsere Ausführung Deluxe ist auch mit folgender Hauswasserzentrale lieferbar:
Vollautomatische Hauswasserzentrale, Typ SUPER RAIN II Ausführung wie Anlage vom Typ SUPER RAIN BASIC, jedoch:
  • Mikro-Prozess-Steuerung mit Restfüllstandsanzeige + Überwachungsfunktion
  • exakte Umschaltung von Zisternenbetrieb auf Trinkwasser-Nachspeisung mittels Sensor
Vollautomatische Hauswasserzentrale, Typ Optima 4
  • kompakte Regenwasserzentrale mit Nachspeisebox
  • bestehend aus:
    • Grundgerät mit geräuschdämmender Abdeckung
    • normalsaugende, mehrstufige Kreiselpumpe mit Schaltautomat (inkl. Trockenlaufschutz)
    • automatischer Trinkwassernachspeisung in Vorlagebehälter
    • Unterwasser-Druckpumpe mit Standplatte + Schwimmerschalter + schwimmendem Ansaug-Feinfilter
    • optional mit Füllstandsanzeige lieferbar
    • Abmessungen: BxHxT = 465x600x310 mm

Selbstverständlich beraten wir Sie kompetent bei Ihrer Entscheidung. Für weitere Fragen bezüglich der Behälterausstattung etc. stehen wir Ihnen selbstverständlich gern zur Verfügung unter 0711 - 934 933 0 bzw. info@oekoservice.com.



Ökoservice – Die Profis für Niederschläge
